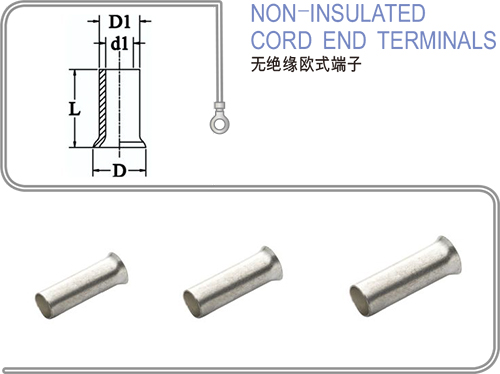

无绝缘欧式端子
端子材质:详情咨询客服
绝缘材质:详情咨询客服
特殊结构:详情咨询客服
异形定制:详情咨询客服
联系热线 189-0248-0505
无绝缘欧式端子
  • 详情说明

  • PART NO.

    规格/编码

    ITEM NO.

    品名型号

    尺寸DIMENSIONS(mm)

    WIRE RANGE

    电线范围

    A .W.G.mm²

    D

    D1

    L

    d1

    CN005006

    CN005006

    0.075(1.90)

    0.051(1.30)

    0.236(6.00)

    0.039(1.00)

    22 A.W.G.

    0.5 mm²

    CN005008

    CN005008

    0.075(1.90)

    0.051(1.30)

    0.315(8.00)

    0.039(1.00)

    CN005010

    CN005010

    0.075(1.90)

    0.051(1.30)

    0.394(10.00)

    0.039(1.00)

    CN007506

    CN007506

    0.087(2.20)

    0.059(1.50)

    0.236(6.00)

    0.047(1.20)

    20 A.W.G.

    0.75 mm²

    CN007508

    CN007508

    0.087(2.20)

    0.059(1.50)

    0.315(8.00)

    0.047(1.20)

    CN007510

    CN007510

    0.087(2.20)

    0.059(1.50)

    0.394(10.00)

    0.047(1.20)

    CN010006

    CN010006

    0.094(2.40)

    0.067(1.70)

    0.236(6.00)

    0.055(1.40)



    18 A.W.G.

    1.0 mm²

    CN010008

    CN010008

    0.094(2.40)

    0.067(1.70)

    0.315(8.00)

    0.055(1.40)

    CN010010

    CN010010

    0.094(2.40)

    0.067(1.70)

    0.394(10.00)

    0.055(1.40)

    CN010012

    CN010012

    0.094(2.40)

    0.067(1.70)

    0.472(12.00)

    0.055(1.40)

    CN015007

    CN015007

    0.110(2.80)

    0.079(2.00)

    0.276(7.00)

    0.067(1.70)



    16 A.W.G.

    1.5 mm²

    CN015008

    CN015008

    0.110(2.80)

    0.079(2.00)

    0.315(8.00)

    0.067(1.70)

    CN015010

    CN015010

    0.110(2.80)

    0.079(2.00)

    0.394(10.00)

    0.067(1.70)

    CN015012

    CN015012

    0.110(2.80)

    0.079(2.00)

    0.472(12.00)

    0.067(1.70)

    CN025007

    CN025007

    0.134(3.40)

    0.098(2.50)

    0.276(7.00)

    0.087(2.20)



    14 A.W.G.

    2.5 mm²

    CN025008

    CN025008

    0.134(3.40)

    0.098(2.50)

    0.315(8.00)

    0.087(2.20)

    CN025010

    CN025010

    0.134(3.40)

    0.098(2.50)

    0.394(10.00)

    0.087(2.20)

    CN025012

    CN025012

    0.134(3.40)

    0.098(2.50)

    0.472(12.00)

    0.087(2.20)

    CN040008

    CN040008

    0.157(4.00)

    0.126(3.20)

    0.315(8.00)

    0.110(2.80)





    12 A.W.G.

    4.0 mm²

    CN040009

    CN040009

    0.157(4.00)

    0.126(3.20)

    0.354(9.00)

    0.110(2.80)

    CN040010

    CN040010

    0.157(4.00)

    0.126(3.20)

    0.394(10.00)

    0.110(2.80)

    CN040012

    CN040012

    0.157(4.00)

    0.126(3.20)

    0.472(12.00)

    0.110(2.80)

    CN040015

    CN040015

    0.157(4.00)

    0.126(3.20)

    0.591(15.00)

    0.110(2.80)

    CN040018

    CN040018

    0.157(4.00)

    0.126(3.20)

    0.709(18.00)

    0.110(2.80)

    CN060010

    CN060010

    0.185(4.70)

    0.154(3.90)

    0.394(10.00)

    0.138(3.50)



    10 A.W.G.

    6.0 mm²

    CN060012

    CN060012

    0.185(4.70)

    0.154(3.90)

    0.472(12.00)

    0.138(3.50)

    CN060015

    CN060015

    0.185(4.70)

    0.154(3.90)

    0.591(15.00)

    0.138(3.50)

    CN060018

    CN060018

    0.185(4.70)

    0.154(3.90)

    0.709(18.00)

    0.138(3.50)

    CN100012

    CN100012

    0.228(5.80)

    0.193(4.90)

    0.472(12.00)

    0.177(4.50)

    8 A.W.G.

    10 mm²

    CN100015

    CN100015

    0.228(5.80)

    0.193(4.90)

    0.591(15.00)

    0.177(4.50)

    CN100018

    CN100018

    0.228(5.80)

    0.193(4.90)

    0.709(18.00)

    0.177(4.50)

    CN160012

    CN160012

    0.295(7.50)

    0.244(6.20)

    0.472(12.00)

    0.228(5.80)

    6 A.W.G.

    16 mm²

    CN160015

    CN160015

    0.295(7.50)

    0.244(6.20)

    0.591(15.00)

    0.228(5.80)

    CN160018

    CN160018

    0.295(7.50)

    0.244(6.20)

    0.709(18.00)

    0.228(5.80)

    CN250015

    CN250015

    0.374(9.50)

    0.303(7.70)

    0.591(15.00)

    0.287(7.30)



    4 A.W.G.

    25 mm²

    CN250016

    CN250016

    0.374(9.50)

    0.303(7.70)

    0.630(16.00)

    0.287(7.30)

    CN250018

    CN250018

    0.374(9.50)

    0.303(7.70)

    0.709(18.00)

    0.287(7.30)

    CN250022

    CN250022

    0.374(9.50)

    0.303(7.70)

    0.866(22.00)

    0.287(7.30)

    CN350016

    CN350016

    0.413(10.50)

    0.343(8.70)

    0.630(16.00)

    0.327(8.30)



    2 A.W.G.

    35 mm²

    CN350018

    CN350018

    0.413(10.50)

    0.343(8.70)

    0.709(18.00)

    0.327(8.30)

    CN350020

    CN350020

    0.413(10.50)

    0.343(8.70)

    0.787(20.00)

    0.327(8.30)

    CN350025

    CN350025

    0.413(10.50)

    0.343(8.70)

    0.984(25.00)

    0.327(8.30)

    CN500018

    CN500018

    0.512(13.00)

    0.429(10.90)

    0.709(18.00)

    0.406(10.30)

    1/0 A.W.G.

    50 mm²

    CN500020

    CN500020

    0.512(13.00)

    0.429(10.90)

    0.787(20.00)

    0.406(10.30)

    CN500025

    CN500025

    0.512(13.00)

    0.429(10.90)

    0.984(25.00)

    0.406(10.30)

    CN700022

    CN700022

    0.610(15.50)

    0.563(14.30)

    0.866(22.00)

    0.531(13.50)

    2/0 A.W.G.

    70 mm²

    CN700025

    CN700025

    0.610(15.50)

    0.563(14.30)

    0.984(25.00)

    0.531(13.50)

    CN950025

    CN950025

    0.669(17.00)

    0.610(15.50)

    0.984(25.00)

    0.579(14.70)

    3/0 A.W.G.

    95 mm²

    CN950032

    CN950032

    0.669(17.00)

    0.610(15.50)

    1.260(32.00)

    0.579(14.70)

    CN120030

    CN120030

    0.748(19.00)

    0.693(17.60)

    1.181(30.00)

    0.657(16.70)

    4/0 A.W.G.

    120 mm²

    CN120032

    CN120032

    0.748(19.00)

    0.693(17.60)

    1.260(32.00)

    0.657(16.70)

    CN120034

    CN120034

    0.748(19.00)

    0.693(17.60)

    1.339(34.00)

    0.657(16.70)

    CN150032

    CN150032

    0.846(21.50)

    0.807(20.50)

    1.260(32.00)

    0.768(19.50)

    250/300 A.W.G.

    150 mm²

    CN150038

    CN150038

    0.846(21.50)

    0.807(20.50)

    1.496(38.00)

    0.768(19.50)
